الطاقة الشمسية
1 / 5

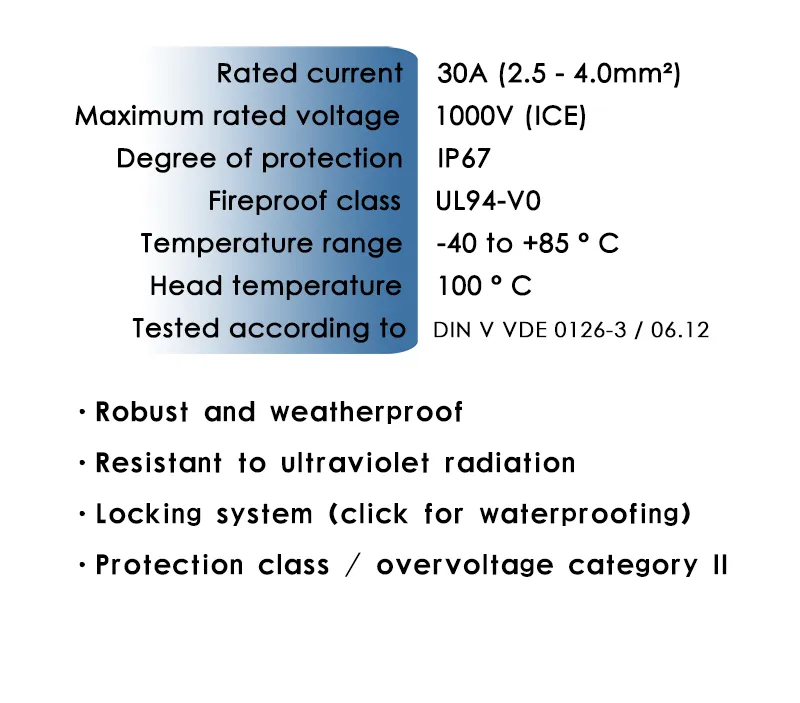

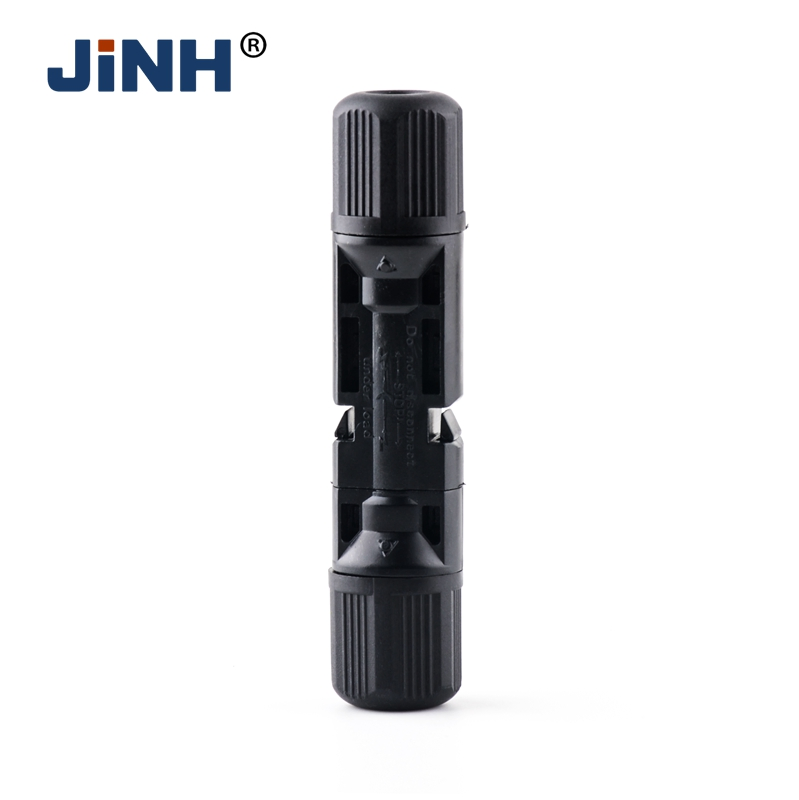

| نموذج رقم. | MC4-30A 1000V |
| التطبيق | صناعي |
| مادة التلامس | نحاسي، مطلي بالفضة |
| فئة السلامة | II لموصل الكبل الشمسي mc4 |
| كابل مجموعة | 2.5/4/6 مم2 (14/12/10 اوج) |
| نطاق درجة الحرارة | -40~+125 |
| مادة العزل | PPO |
| الجهد المقدر | dc1000 |
| حزمة النقل | 50 زوجًا لكل علبة |
| تصنيف الحماية | IP67 |
| رمز النظام المنسق | 853669000 |
| القدرة الإنتاجية | 300000/أسبوع |
• للحماية من الصدمات الكهربائية، يجب عزل موصلات PV من وحدة التزويد بالطاقة أثناء التجميع أو التفكيك.
• يجب عدم فصل توصيلات القابس أثناء الحمل الكهربائي. تأكد من إيقاف تشغيل محول التيار المستمر/التيار المتردد أولاً.
• يجب حماية الموصلات المفصولة من الأوساخ والماء باستخدام أغطية منع التسرب.
| النوع | مقطع الكابل (مم2) | AWG | التيار المقدر |
|---|---|---|---|
| PV-R4C/F-1 | 2.5/4.0 | 14/12 | 22A - 35A |
| PV-R4C/M-1 | 2.5/4.0 | 14/12 | 22A - 35A |
| PV-R4C/F-2 | 4.0/6.0 | 12/10 | 35A - 40A |
| PV-R4C/M-2 | 4.0/6.0 | 12/10 | 35A - 40A |
