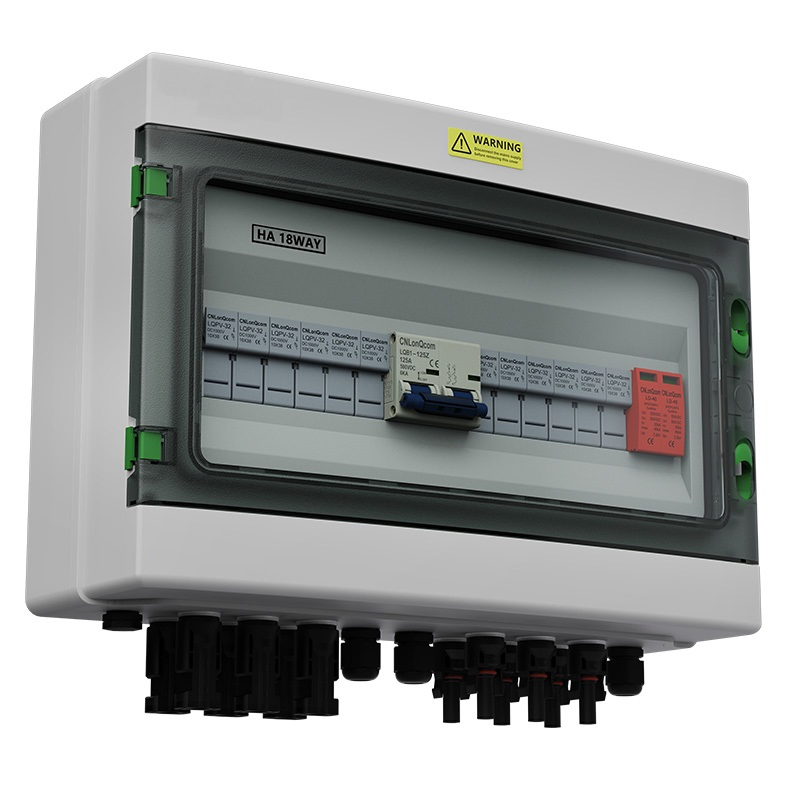

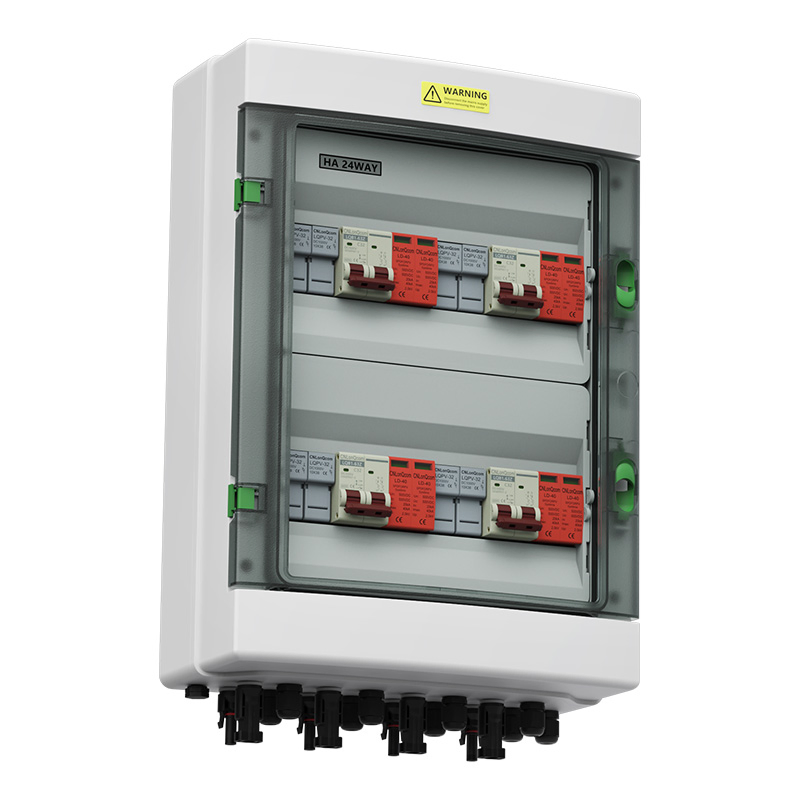

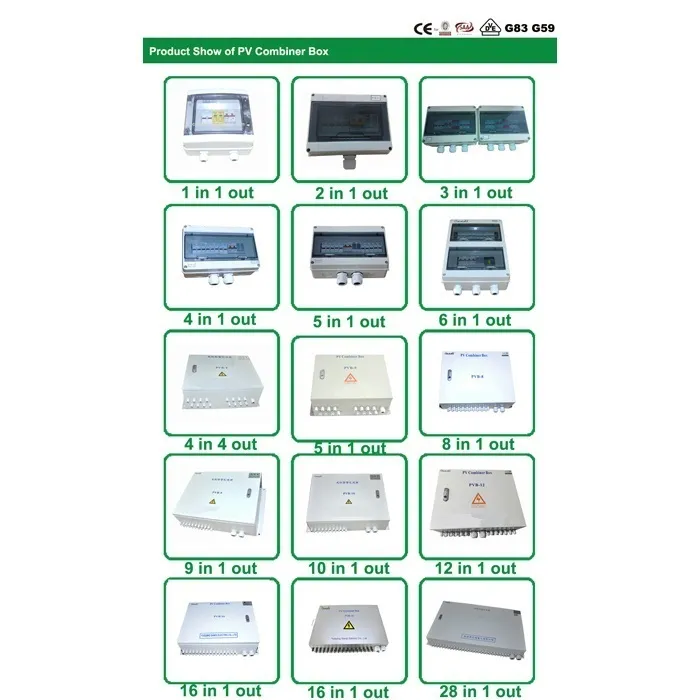

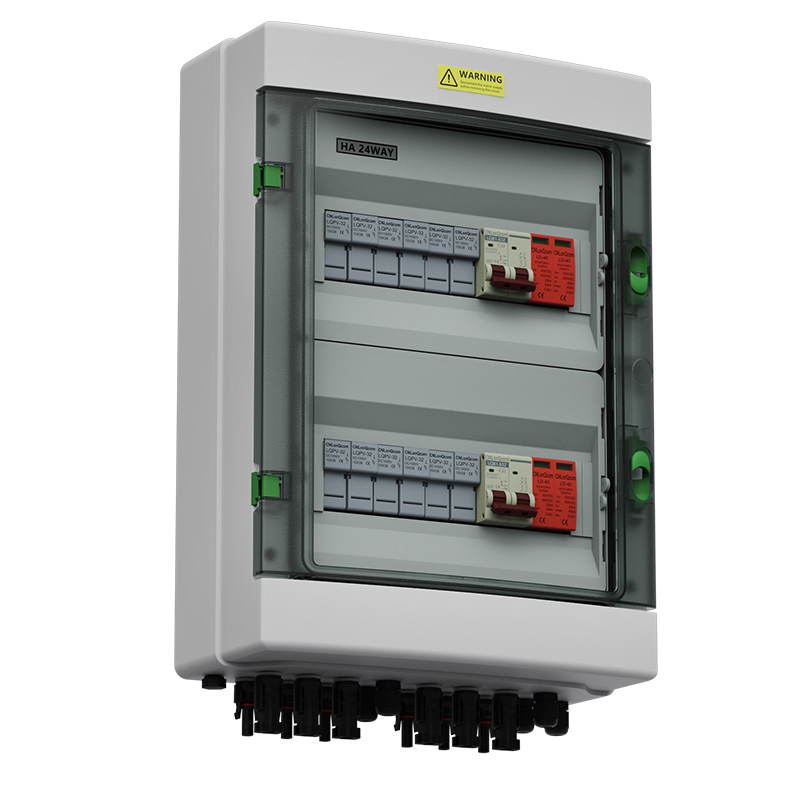

صندوق توصيل المصفوفة الكهروضوئية (PV Combiner Box) من 2 إلى 24 سلسلة، مصمم لتبسيط الأسلاك وتحسين موثوقية أنظمة توليد الطاقة الشمسية.

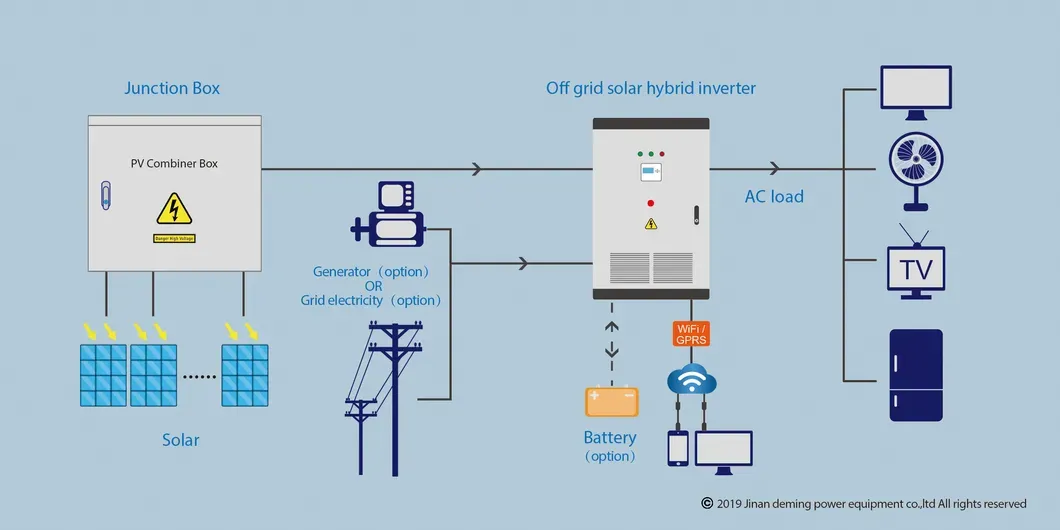

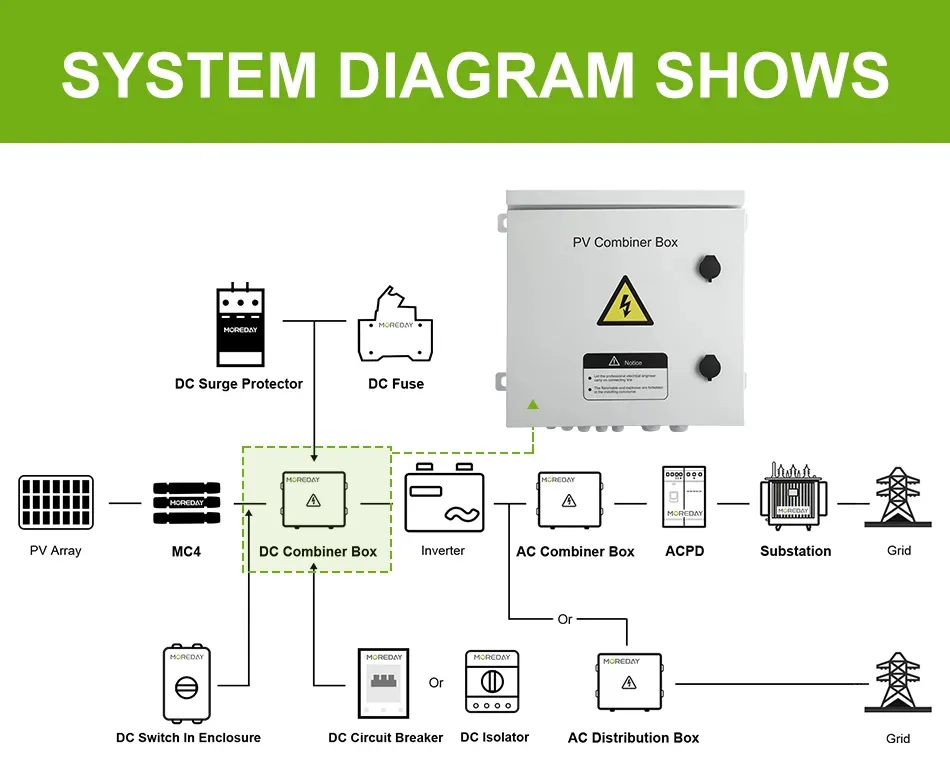

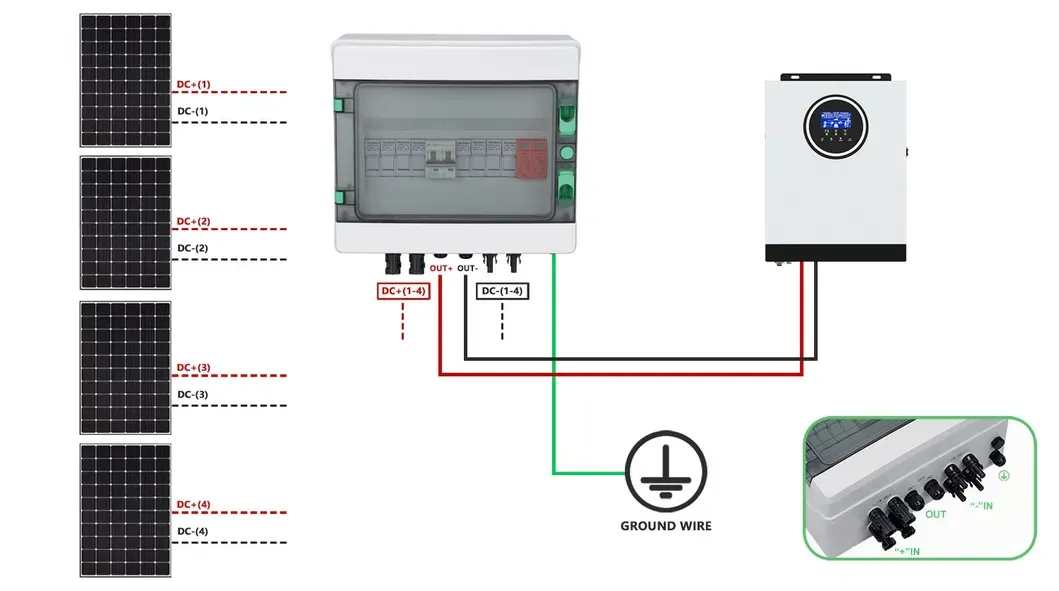

في أنظمة الطاقة الكهروضوئية، يتم استخدام هذا الصندوق لجمع سلاسل الخلايا الضوئية قبل توصيلها بالمحول (Inverter)، مما يسهل عملية التركيب والصيانة ويوفر حماية متكاملة للنظام.

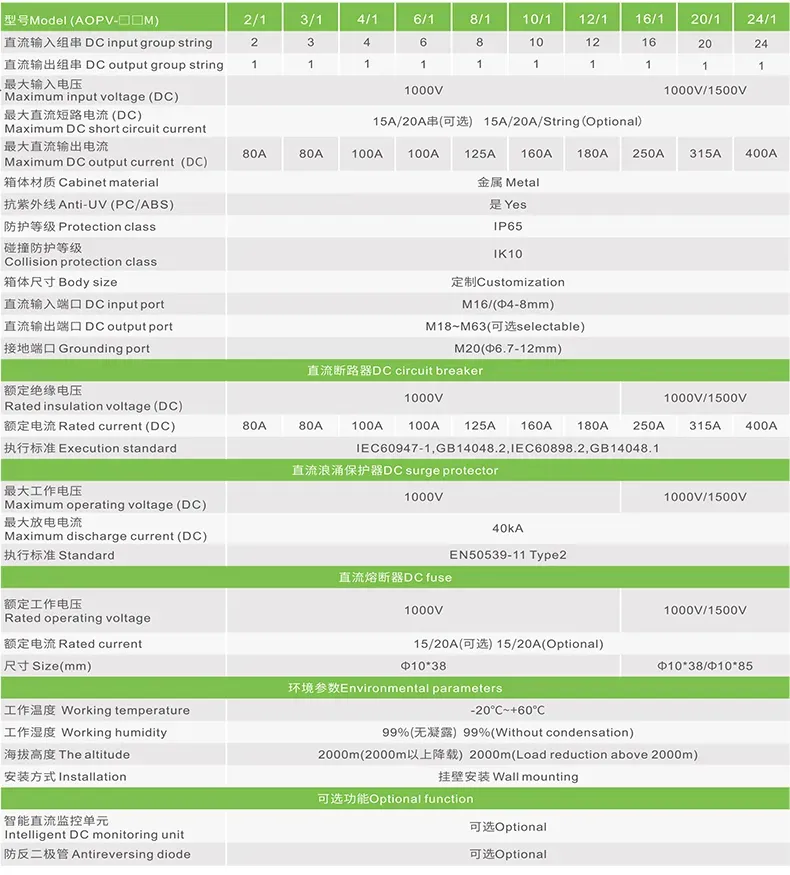

| المعلمة | الوصف / القيمة |
|---|---|
| الإدخال / الإخراج | 1-30 مدخل، 1-5 مخرج |
| فئة الجهد الكهربائي | DC500/1000V اختياري |
| درجة الحماية | IP65 / IP66 |
| درجة حرارة العمل | -80 إلى 60 درجة مئوية |
| الارتفاع الأقصى | <= 5500 ملم |

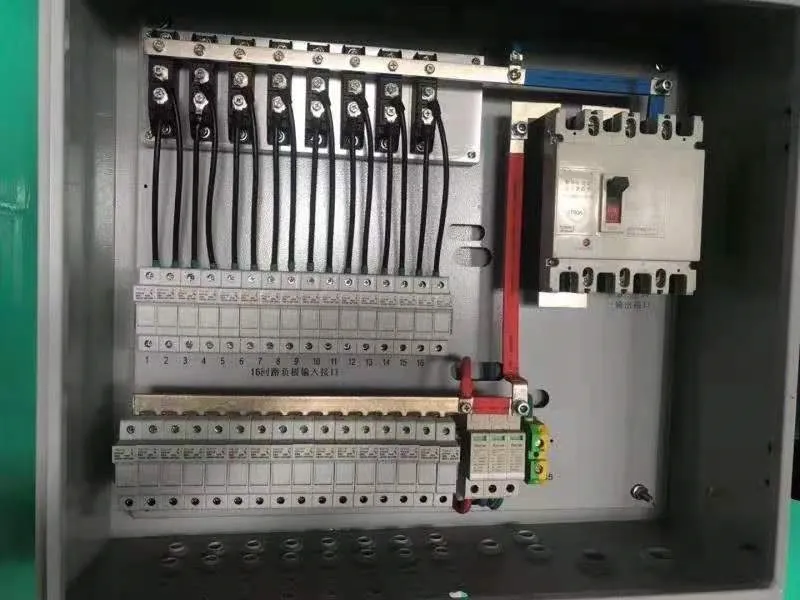

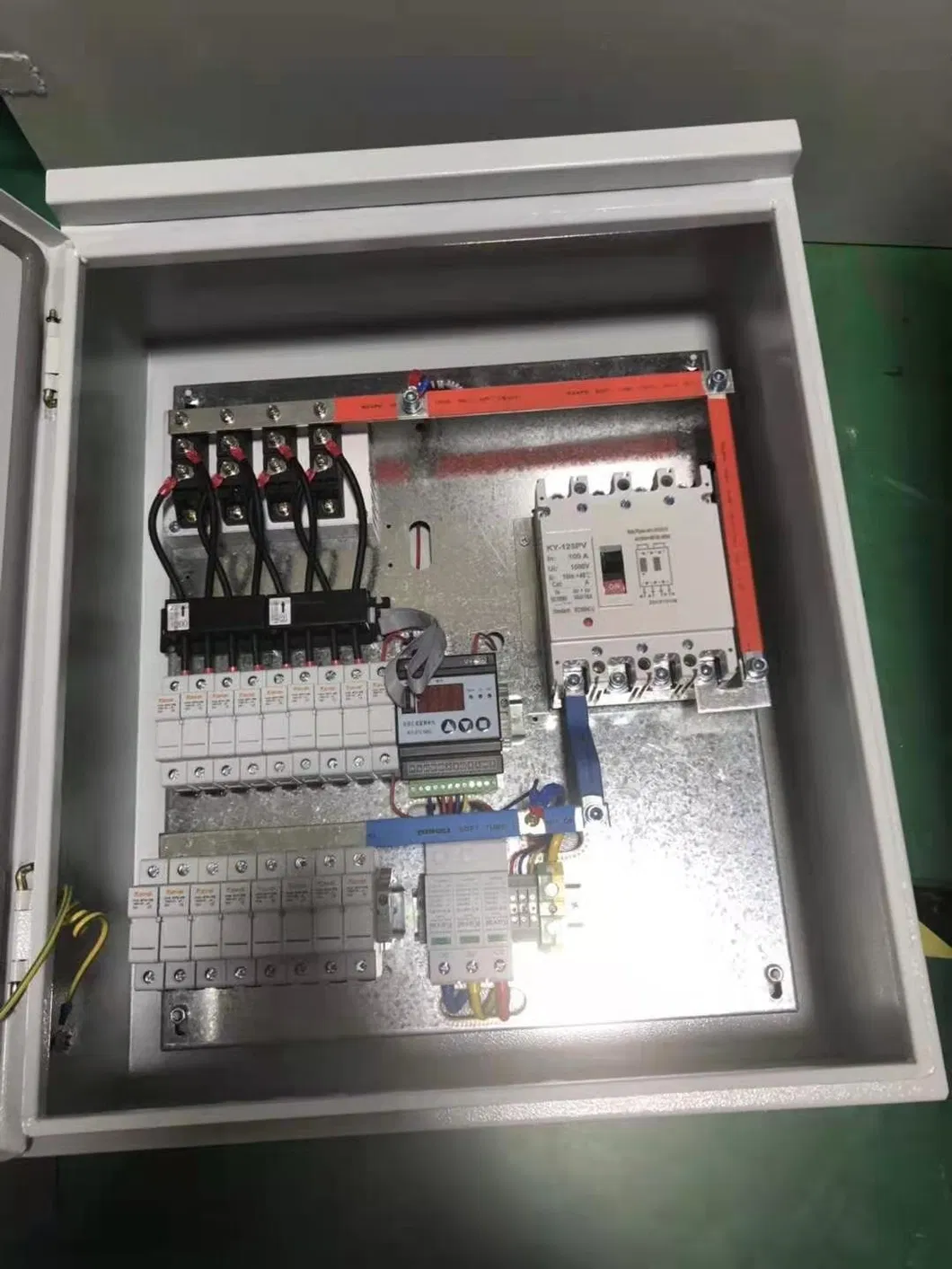

| رقم القطعة | الوصف |
|---|---|
| 1 | تقارب سلبي مع خطوط التوزيع النحاسية |
| 2 | وحدة الاكتشاف |
| 3 | DC MCB (قاطع دائرة التيار المستمر) |
| 4 | خرج تقارب DC الموجب |
| 5 | خرج تقارب تيار مستمر سالب |
| 6 | طرف توصيل RS485 |
| 7 | نقطة الإخراج الأرضي |
| 8 | جهاز الحماية من البرق |
| 9 | تقارب النحاس الإيجابي |
| 10 | حامل منصهر تيار مستمر (موجب) |
| 11 | حامل منصهر تيار مستمر (سالب) |
| المواصفات (عدد الطرق) | العرض (A) مم | الارتفاع (B) مم | العمق (C) مم |
|---|---|---|---|
| 18 طريق | 645 | 550 | 205 |
| 14, 16 طريق | 610 | 550 | 205 |
| 10, 12 طريق | 530 | 550 | 205 |
| 6, 8 طرق | 460 | 550 | 205 |
| 2, 4 طرق | 390 | 550 | 205 |
